Faipari porelszívó rendszerek: mitől lesz hatékony egy ipari elszívórendszer?

Az ipari porelszívás hatékonyságát nem egyetlen berendezés, hanem a gépek, a csőhálózat, a szűrőrendszer, a ventilátor és a szabályozás összehangolt működése határozza meg.

A gyártás során keletkező por és forgács hatékony elszívása nem csupán a tisztább munkakörnyezet miatt fontos. A megfelelően kialakított porelszívó rendszer hozzájárul a gépek üzembiztos működéséhez, a munkakörnyezet javításához, az energiahatékony üzemeltetéshez, valamint a termelés folyamatosságához is.

Egy ipari porelszívó rendszer megtervezése azonban jóval összetettebb feladat annál, mint hogy kiválasztunk egy megfelelő teljesítményű ventilátort és hozzá csatlakoztatjuk a gépeket. A rendszer minden elemének – a gépi elszívási pontoktól a csőhálózaton és a szűrőberendezésen át egészen a ventilátorig – összehangoltan kell működnie.

A Nestro Hungária Kft. több évtizedes tapasztalattal rendelkezik ipari porelszívó és légtechnikai rendszerek tervezésében, gyártásában és kivitelezésében. Saját pécsi gyártásunkra és mérnöki tapasztalatunkra építve komplett rendszerek kialakításában nyújtunk segítséget a felméréstől egészen a megvalósításig.

Mi történik, ha a rendszer nincs jól megtervezve?

A fa megmunkálása során különböző méretű forgács, por és finompor keletkezik, amely elszívás híján felhalmozódik a munkatérben, a gépek körül és a berendezések belsejében is. Egy rosszul kialakított rendszer sokféle problémát okozhat: romlik a levegő minősége az üzemben, gyakoribbá válik a takarítás, szennyeződnek a gépek, csökken az elszívás hatékonysága, nő az energiafogyasztás – és ami a legbosszantóbb, bizonyos gépeknél az elszívás teljesítménye nem lesz elegendő.

A problémák azonban nem állnak meg a nem megfelelő elszívási teljesítménynél. Ha a porelszívás nem távolítja el megfelelő hatékonysággal a keletkező port és forgácsot, a gépek belső részei és közvetlen környezete is porral telítődhet. A lerakódott por kedvezőtlenül befolyásolhatja a gépek és azok alkatrészeinek működését, gyorsíthatja a szerszámok és egyes komponensek kopását, ezáltal pedig növelheti a karbantartási igényt és a berendezések amortizációját. Mindez hosszabb távon magasabb üzemeltetési és karbantartási költségeket eredményezhet.

A por felhalmozódása biztonsági szempontból is komoly kockázatot jelenthet. A faipari por éghető anyag, ezért a megfelelően megtervezett elszívó- és szűrőrendszernek a tűz- és porrobbanási kockázatokat is figyelembe kell vennie. A berendezésekben vagy azok környezetében felhalmozódó por, valamint egy esetleges gyújtóforrás jelenléte tűzesethez, megfelelő körülmények között pedig porrobbanáshoz is vezethet. Különösen fontos ezért a gyújtóforrások – például túlmelegedő alkatrészek, mechanikai szikrák vagy más hőhatások – kockázatának kezelése, valamint a szükséges biztonsági és robbanásvédelmi megoldások alkalmazása.

Éppen ezért a porelszívást nem érdemes önálló berendezésként kezelni. Egy jól működő rendszer minden eleme az adott üzem technológiájához, a megmunkált anyagokhoz, a gépekhez és azok működési rendjéhez igazodik. A megfelelő légmennyiség, légsebesség, csőhálózat, szűrőberendezés és biztonsági megoldások összehangolt tervezése nemcsak a hatékony porelszívás, hanem a gazdaságos és biztonságos üzemeltetés alapfeltétele is.

Milyen szempontokat érdemes figyelembe venni a tervezéskor?

1. Az üzem és a gépek pontos felmérése

Minden tervezés az elszívandó gépek és az alkalmazott technológia alapos felmérésével kezdődik. Minden üzemnek megvannak a sajátos adottságai és igényei, ezért egy jól működő elszívórendszer kialakítása mindig az adott feladathoz igazodik. Más szempontokat kell figyelembe venni néhány gép elszívásának kialakításánál, mint egy nagyobb, több tucat berendezést kiszolgáló központi rendszer esetében – a cél azonban minden esetben ugyanaz: a keletkező por és forgács hatékony, biztonságos és gazdaságos elszívása.

A felmérés során tisztázni kell, milyen gépek üzemelnek, hány elszívási pontra van szükség, mely gépek dolgoznak egyszerre, milyen anyagot dolgoznak fel, és mekkora mennyiségű por, illetve forgács keletkezik. Érdemes már ekkor figyelembe venni azt is, hogy várható-e a közeljövőben új gép beszerzése – egy előre átgondolt rendszer ugyanis sokkal könnyebben bővíthető később, mintha a teljes elszívást újra kellene tervezni.

2. A szükséges légmennyiség meghatározása

A tervezés egyik kulcsparamétere a szükséges légmennyiség, amely gépenként és technológiánként eltérő lehet. Ezt mindig az adott gép, az elszívási pontok száma, az alkalmazott technológia és az egyidejűleg üzemelő berendezések alapján kell kiszámítani.
Nem érdemes a "minél nagyobb, annál jobb" elvet követni: egy túlméretezett rendszer feleslegesen sok energiát fogyaszt, egy alulméretezett viszont nem tudja megfelelően elszívni a keletkező port és forgácsot. A cél mindig az adott technológiához igazított, optimális légmennyiség meghatározása.

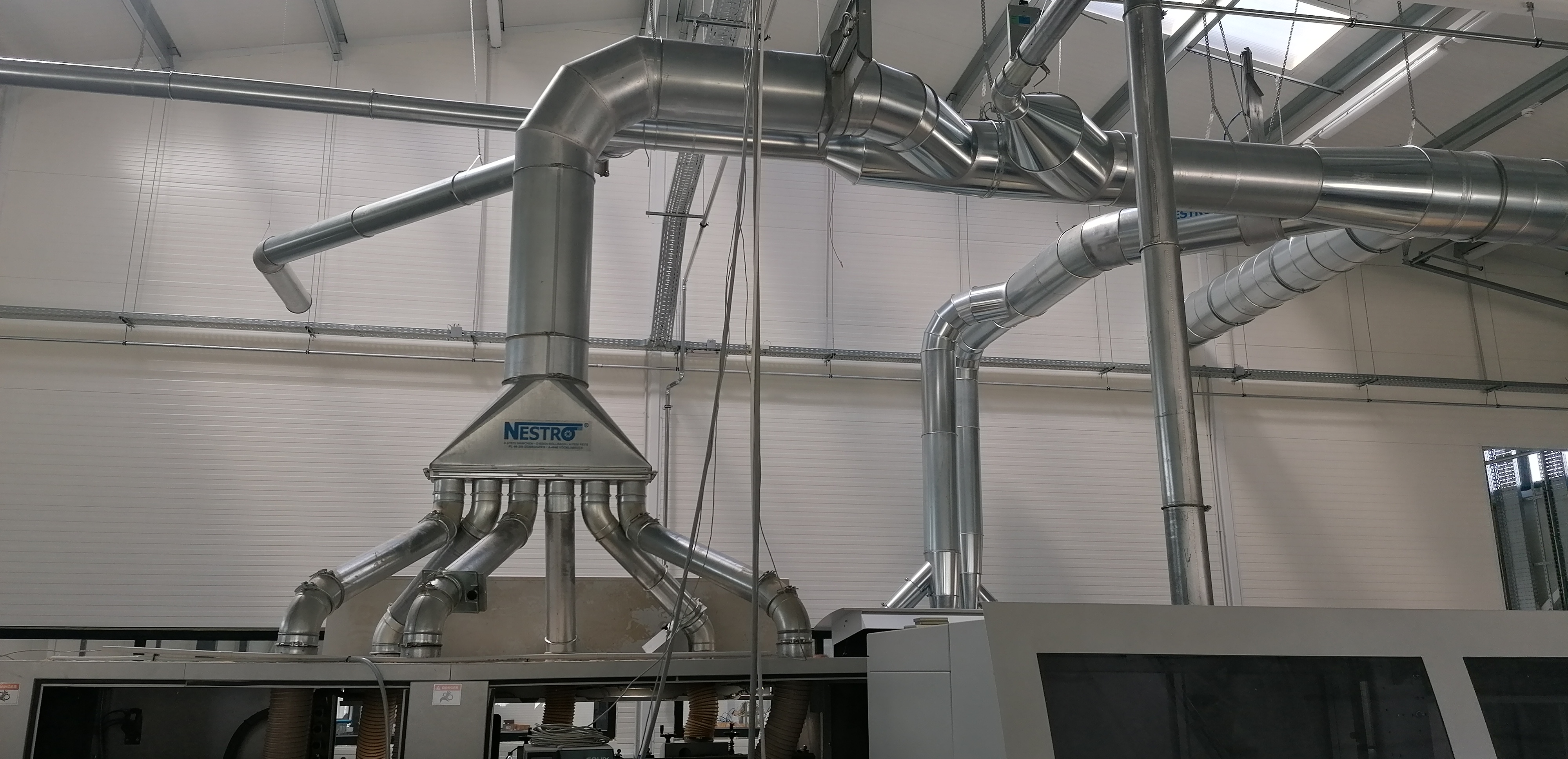

3. A csőhálózat kialakítása

A hatékony elszívás nem csupán a berendezésen múlik – legalább ennyire fontos a hozzá tartozó csőhálózat is. A csövek átmérőjét, hosszát, elágazásait és nyomvonalát úgy kell megtervezni, hogy a rendszerben megfelelő légsebesség alakuljon ki, a nyomásveszteség pedig a lehető legkisebb maradjon.
Ehhez figyelembe kell venni a csőhálózat teljes hosszát, az átmérőket, az elágazások és könyökök számát, a gépek elhelyezkedését, valamint a rendszerben várható nyomásveszteséget. Egy rosszul kialakított csőhálózat még egy egyébként megfelelő teljesítményű elszívóberendezés hatékonyságát is jelentősen ronthatja.

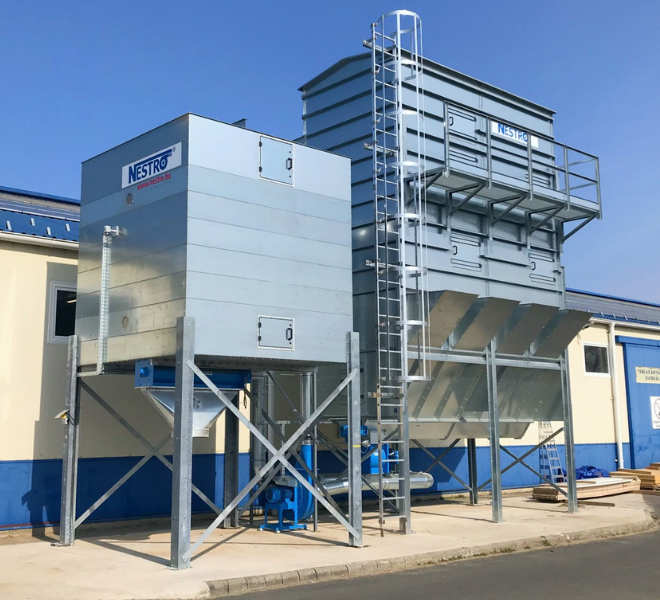

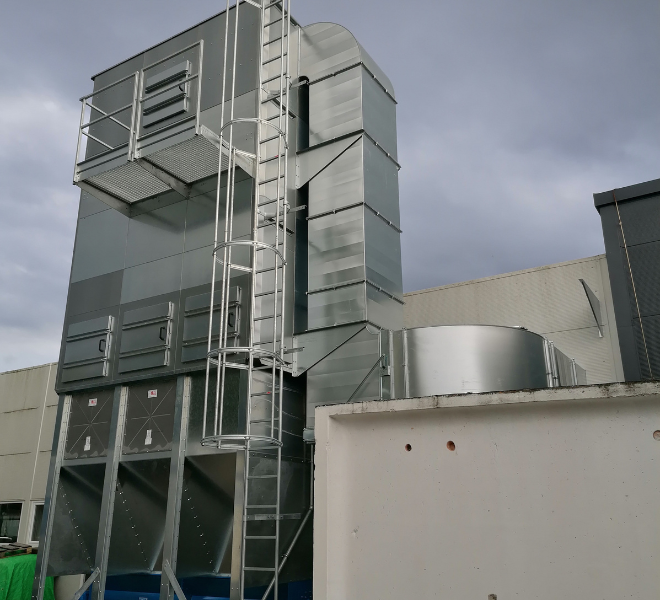

4. A megfelelő szűrőberendezés kiválasztása

A szűrőberendezés a rendszer egyik legfontosabb eleme, ám a kiválasztásnál nem elég csupán a légmennyiséget nézni. Számít a feldolgozott anyag, a keletkező por jellemzői, a porkoncentráció, az üzemeltetési körülmények és az elszívandó gépek száma is.

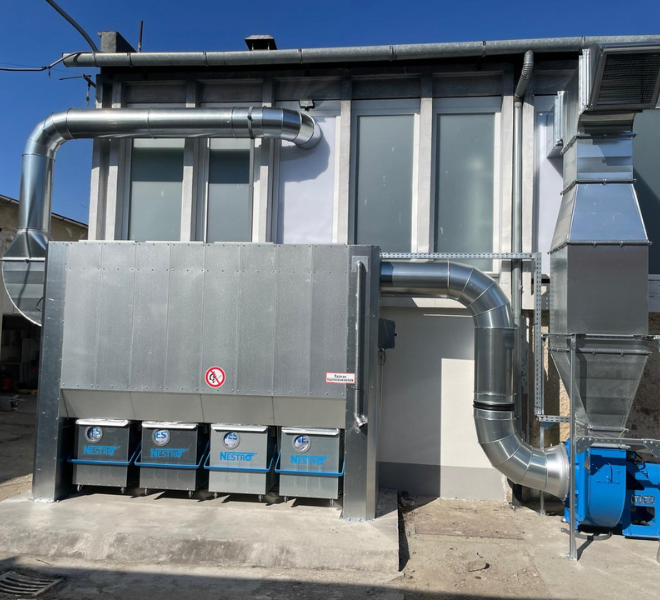

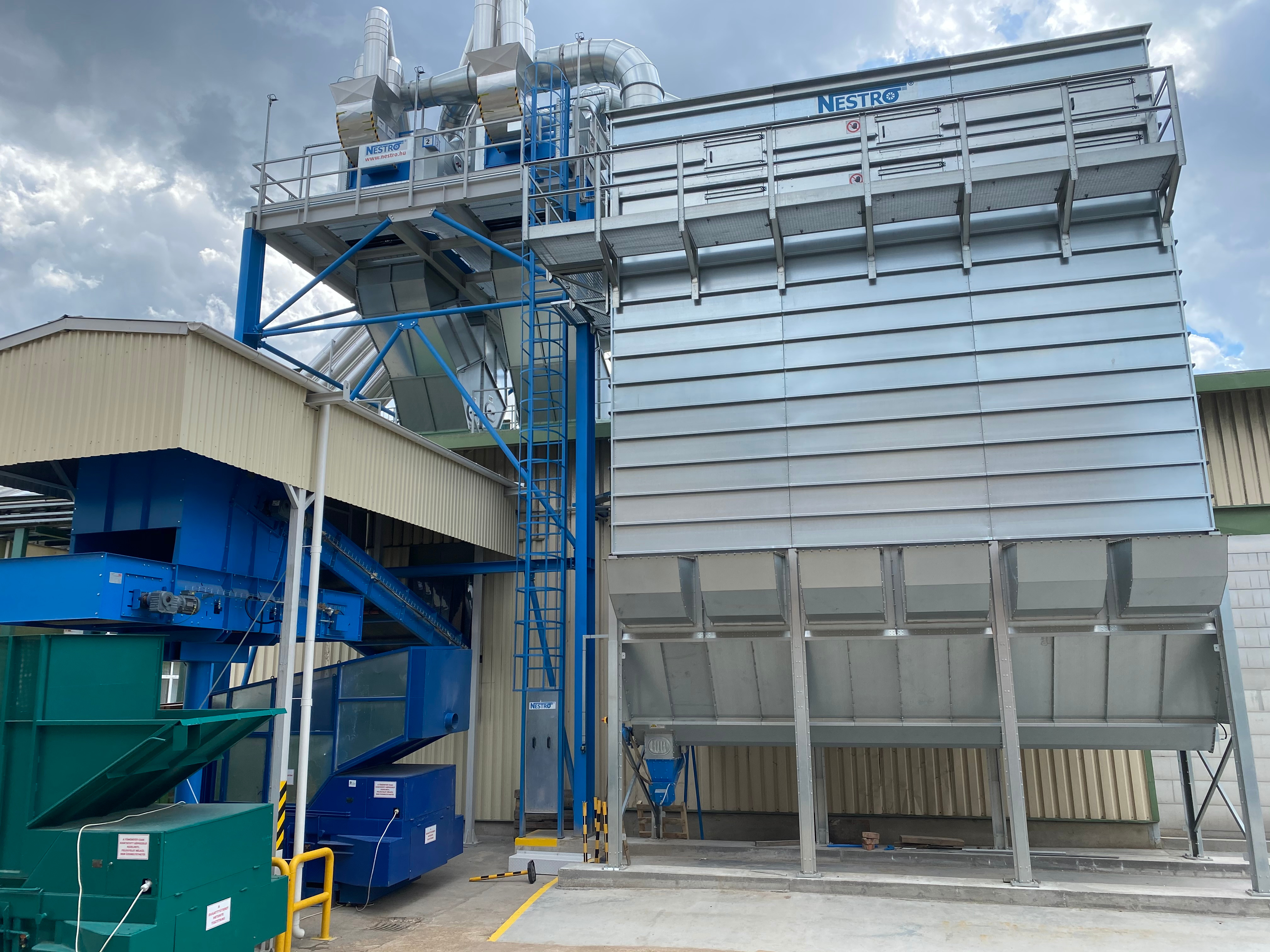

A Nestro kínálatában többféle ipari szűrő- és porelszívó megoldás közül választhatnak ügyfeleink, így a rendszer mindig az adott üzem igényeihez igazítható. Nagyobb faipari üzemekben gyakran egy központi rendszer a célravezető, amelyhez több gép csatlakozik, míg máshol egy kompaktabb, decentralizált megoldás válik be jobban. A megfelelő berendezés kiválasztásakor ezért mindig a teljes rendszert kell vizsgálni, nem egyetlen elemet.

5. A ventilátor kiválasztása

A ventilátor feladata, hogy a teljes csőhálózat és a szűrőberendezés ellenállása mellett is biztosítsa a szükséges légszállítást. Ehhez két tényezőt kell összehangolni: a légmennyiséget és a szükséges nyomást.
Ha a ventilátor teljesítménye alulméretezett, az elszívás egyes gépeknél gyenge lehet. Ha viszont indokolatlanul erős ventilátort választunk, az csak feleslegesen növeli az energiafogyasztást, valódi előny nélkül. A ventilátor méretezését ezért mindig a teljes rendszer számítására kell alapozni, nem külön-külön elemekre.

6. Energiahatékonyság és szabályozás

Egy ipari porelszívó rendszer jelentős mennyiségű energiát fogyaszthat, ezért érdemes már a tervezés fázisában gondolni az energiahatékony működésre. A megfelelő szabályozás lehetővé teszi, hogy az elszívás alkalmazkodjon az éppen üzemelő gépekhez – ha nem minden gép dolgozik egyszerre, nincs is szükség folyamatosan a maximális légmennyiségre.
Az intelligens szabályozással kialakított rendszer nemcsak hatékonyabb elszívást biztosít, hanem hosszú távon az üzemeltetési költségeket is csökkentheti.

7. Biztonsági szempontok

A faipari porelszívásnál a biztonságtechnikai kérdéseket már a tervezés korai szakaszában végig kell gondolni. A finom faipari por bizonyos körülmények között robbanásveszélyes lehet, ezért szükség esetén a vonatkozó ATEX-előírásokat is figyelembe kell venni a rendszer kialakításánál. A konkrét védelmi megoldást mindig az adott technológia, berendezés, por jellege és üzemeltetési körülmények alapján határozzuk meg.
Ez is jól mutatja, hogy egy ipari porelszívó rendszer megtervezése komplex mérnöki feladat, amelyhez valódi szakmai tapasztalat szükséges.

8. Gondoljunk a jövőbeli bővítésre is

Egy ipari üzem technológiája néhány év alatt is sokat változhat: új gépek érkeznek, átalakul a gépek elrendezése, vagy nő a termelési kapacitás. Egy új elszívórendszer tervezésekor ezért érdemes feltenni a kérdést: hol tart majd az üzem 5–10 év múlva?

Ha a rendszer kialakítása már most lehetővé teszi a későbbi bővítést – megfelelő fővezetékkel, tartalék kapacitással és bővíthető struktúrával –, az jelentős előnyt jelent, amikor eljön az idő az új gépek csatlakoztatására.

Egy ipari porelszívó rendszer értékét nem önmagában a berendezés adja, hanem az, hogy mennyire illeszkedik az adott üzem technológiájához. A Nestro Hungária Kft.-nél ezért mindig komplex rendszerben gondolkodunk: a folyamat a helyszíni igények és a technológia felmérésével indul, ezt követi a tervezés, a szükséges berendezések kiválasztása, majd a légtechnikai elemek gyártása és a rendszer kivitelezése.

Saját pécsi gyártásunknak köszönhetően a rendszer számos elemét házon belül állítjuk elő, így a tervezési és kivitelezési folyamat szorosan összehangolható. Ez különösen akkor jelent előnyt, amikor egyedi ipari környezethez, speciális gépelrendezéshez vagy összetettebb porelszívási feladathoz kell megoldást találni.

Mitől lesz jó egy porelszívó rendszer?

Egy jól működő faipari porelszívó rendszernél nem elég egyetlen paramétert nézni – minden elemnek összhangban kell működnie a többivel. A legfontosabb szempontok összefoglalva: a gépek és technológiák pontos felmérése, a szükséges légmennyiség meghatározása, a megfelelő csőhálózat kialakítása, a szűrőberendezés és a ventilátor helyes megválasztása, az energiahatékony szabályozás, a biztonságtechnikai és szükség esetén ATEX-szempontok, valamint a későbbi bővíthetőség.

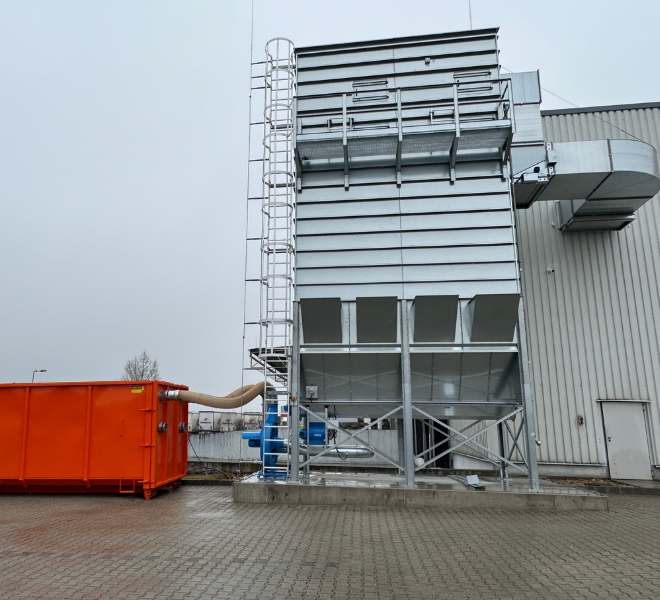

Legalább ilyen fontos szempont az üzemeltetés egyszerűsége is. Egy korszerű elszívórendszer tervezésénél érdemes arra törekedni, hogy a rendszer a lehető legkevesebb többletmunkát igényelje az üzem dolgozóitól. A por és forgács gyűjtése, kiadagolása, elszállítása, illetve a porgyűjtő zsákok vagy egyéb gyűjtőegységek kezelése megfelelő műszaki megoldásokkal részben vagy akár nagyrészt automatizálható. Ez nemcsak kényelmesebbé teszi a mindennapi üzemeltetést, hanem jelentős idő- és munkaerő-megtakarítást is eredményezhet.

A jól megtervezett rendszer tehát nem csupán hatékonyan szívja el a keletkező port és forgácsot, hanem az üzemeltetők munkáját is megkönnyíti. A cél, hogy a porelszívás a termelési folyamat természetes részeként, megbízhatóan és minél kevesebb manuális beavatkozással működjön.
A jó porelszívás tehát nem egyetlen gép kérdése, hanem komplex rendszertervezési feladat, amelynek az elszívási teljesítmény mellett az energiahatékonyságot, a biztonságot és az üzemeltetés egyszerűségét is szem előtt kell tartania.

Ha új faipari üzemet épít, bővítené a meglévő porelszívó rendszerét, vagy egyszerűen nincs megelégedve a jelenlegi elszívás teljesítményével, érdemes már a beruházás korai szakaszában szakemberhez fordulni.

A Nestro szakemberei a tervezéstől a saját gyártáson át a kivitelezésig és a szervizig komplex megoldást kínálnak. Tervezzen hosszú távra – kérje szakértőink segítségét a megfelelő porelszívó rendszer kialakításához!
