Optimális tüzelési technológia a következő főbb műszaki tartalommal:

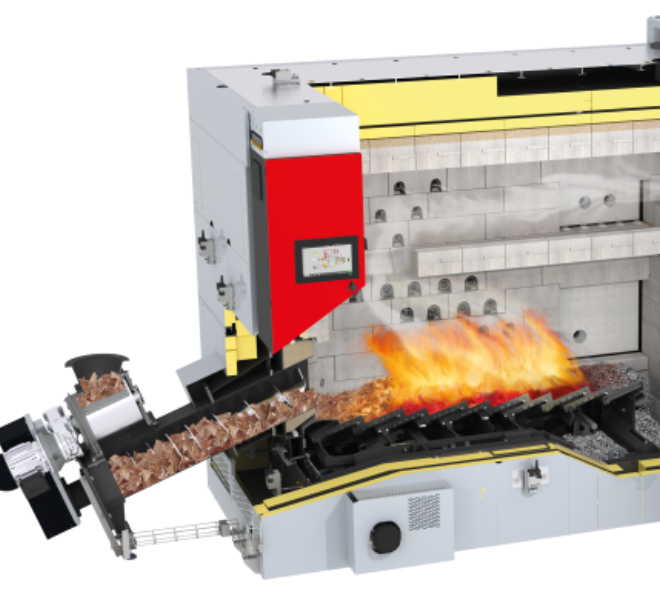

- Mozgórostély a salakképződés megakadályozására és a hamu ejtőcsatornába történő kiadagolására, amely csökkenti a karbantartási időt és költségeket, illetve biztosítja a kiváló minőségű szabadalmaztatott tűzoltó samottburkolat hosszú élettartamát.
- Tűztérbe történő tüzelőanyag beadagolás egy robosztus, hegesztett, alátoló csigán keresztül, amely szabadalmaztatott hűtéssel van ellátva.
- Léghűtéses rostélyelemek rendkívül hőálló öntöttvasból
- Primer, szekunder és tercier égési levegő szabályozása szervomotorral működtetett progresszív, egyenletes nyitású forgószelepekkel
- Álló 3-huzamú hőcserélő
- Automatikus fűtőfelület tisztítás
- Automatikus hamukitárolás a tűztérből és a hőcserélőből a hamukitároló csigába
- Automata begyújtás forrólevegős hőlégbefúvóval 1600W
- Füstgázelszívó ventilátor vákuumszabályozással
- Füstgáz visszavezetés a kazán szigetelésén belül
- Kazánszigetelés bevonatos acéllemez elemekből, 160 mm vastag ásványgyapottal töltve

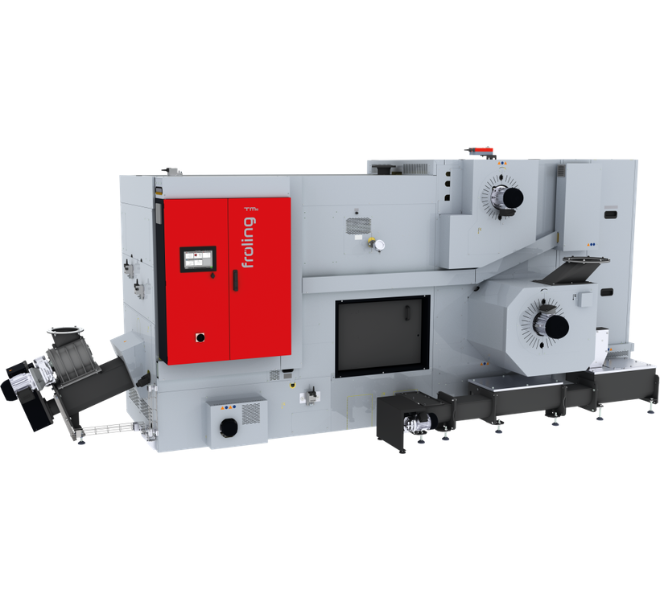

- A kazán oldalára szerelt vezérlőszekrénnyel és előre összeszerelt kábelkészlettel rendelkezik.
PLC vezérlőrendszer:
A faaprítéktüzelésű kazánberendezés hajtóműveinek, motorjainak, valamint a hamukitároló és tüzelőanyag behordó egységek vezérlésére
- Acéllemez vezérlőszekrény 1300 x 900 x 300 mm
- Kazánvezérlő egység érintőképernyővel
- Lambdaszonda érzékelővel ellátott vezérlés
Opció:
- TMe keverőszelep csoport
- További gyújtóegység 3,4 kW
- Függőleges hamu eltávolítás Ø150 mm
- További hamukitároló csigák
- Hamugyűjtő konténer 1000 l
TMe kazán előnyei

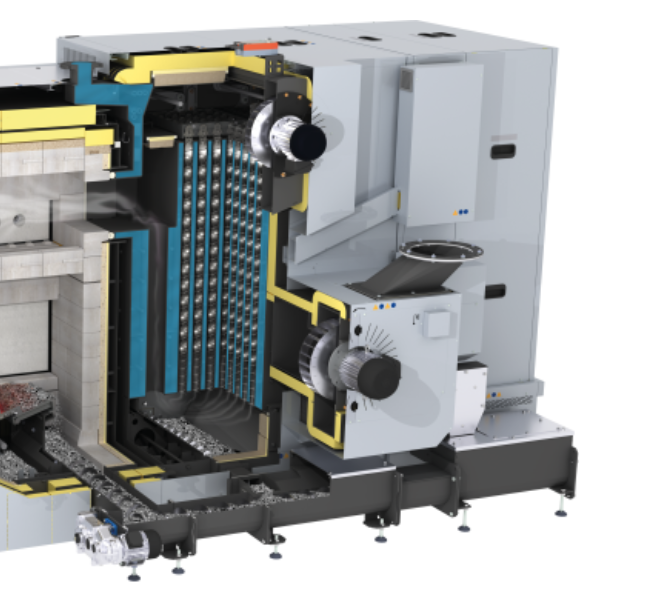

- Álló 3 -huzamú csöves hőcserélő
- Mozgó rostély
- Kiváló minőségű, hőálló szilícium-karbidból készült samottozott tűztér
- A samottéglák moduláris felépítésűek
- Automatikus hamukitárolás a rostély alól
- Nagyméretű 150 mm átmérőjű hamukitároló csiga a hamu problémamentes eltávolításához
- Automatikus hőcserélő tisztítás, beleértve a hatékonyságnövelést (WOS)
- Hőcserélő automatikus hamukitárolással felszerelve
- Meghatározott levegő beszívás a kazán szigeteléséből a sugárzási veszteségek minimalizálása érdekében
- A füstgázvisszavezetés teljesen integrálva a kazán szigetelésébe
- Automata gyújtás (további gyújtóegységgel bővíthető nehezen gyulladó tüzelőanyagokhoz)
- Parázságyazat felügyelet vákuumszabályozással
- Rostély hossza / rostély felületet
- Égési tér kihűlésének megakadályozása irányított lángtereléssel
- Részleges terhelésszabályozás és egyenletes füstgázhőmérséklet biztosítása a hőcserélőbe épített füstgáz-elvezetéssel
| Műszaki adatok | 400 | 450 | 500 | 550 | |
| Névleges Hőteljesítmény | kW | 399 | 450 | 499 | 550 |
| Hőteljesítmény-tartomány | kW | 120-399 | 135-450 | 150-499 | 165-550 |
| Tüzelőanyag névleges hőteljesítménye aprított anyaggal | kW | 424 | 481 | 535 | 589 |
| Tüzelőanyag névleges hőteljesítménye pellet esetén | kW | 425 | 481 | 534 | -- |
| Az aprított anyag hatásfoka névleges terhelésnél / részleges terhelésnél | % | 94,1/95,7 | 93,6/95,7 | 93,4/95,7 | 93,4/95,7 |
| A pellet hatásfoka névleges terhelésnél / részleges terhelésnél | % | 93,8/91,8 | 93,7/91,9 | 93,4/91,9 | -- |
| Szükséges tüzelőanyag-mennyiség NL faaprítékhoz / pellethez | kg/h | 116/81 | 131/92 | 145/102 | 160/-- |
| Kazán osztálya az EN 303-5 szabvány szerint | 5 | ||||
| Elektromos csatlakozó, elektromos biztosítékvédelem | 400 V 50 Hz védett 35 A | ||||
| Elektromos energiafogyasztás aprított anyaggal NL / TL | W | 847/329 | 1084/329 | 1321/329 | 1558/329 |
| Elektromos energiafogyasztás pellettel NL / TL | W | 910/297 | 1010/339 | 1110/380 | -- |
| Minimális belmagasság | mm | 2700 | |||
| Ajánlott minimális belmagasság | mm | 3300 | |||
| Beépítési méretek retorta (H X Sz X M) ütközésvédelemmel és szigeteléssel együtt | mm | 2961x1961x2300 | |||
| Minimális beépítési méretek (H X Sz X M) retorta ütközésvédelem és szigetelés nélkül | mm | 2678x1275x2095 | |||
| Hőcserélő telepítési méretei (H X Sz X M) | mm | 1533x1341x2395 | |||
| Retorta súlya, beleértve a tűzálló agyagot is | kg | 4316 | |||
| Hőcserélő súlya | kg | 1858 | |||
| Samott súlya | kg | 2063 | |||
| Teljes súly a tartozékokkal együtt | kg | 7475 | |||
| Előremenő / visszatérő csatlakozás hőcserélő | DN100/PN16 | ||||
| Előremenő/visszatérő csatlakozás biztonsági akkumulátor | 3/4" AG | ||||
| Hőcserélő víztartalma | L | 1040 | |||
| Maximálisan megengedett üzemi hőmérséklet | °C | 90 | |||
| Minimális visszatérési hőmérséklet | °C | 60 | |||
Méretek
| 400 | 450 | 500 | 550 | ||
| L1 |
Teljes hossz a fűtőberendezésselés a szívóventilátorral együtt |
5555 | 5555 | 5555 | 5555 |
| L2 | Fűtőberendezés hossza | 1175 | 1175 | 1175 | 1175 |
| L3 | Kazán hossza | 3760 | 3760 | 3760 | 3760 |
| L4 | Szívó cső hossza | 625 | 625 | 625 | 625 |
| L5 | A fűtőberendezés és a kazán közti távolság | 650 | 650 | 650 | 650 |
| L6 | Távolság a kazán oldalától a visszavezető középvonaláig | 1085 | 1085 | 1085 | 1085 |
| L7 | Távolság a kazán oldalától a füstgázcső csatlakozásának közepéig | 290 | 290 | 290 | 290 |
| L8 | A kazán oldalától az átfolyási középpontig mért távolság | 1480 | 1480 | 1480 | 1480 |
| B1 | Teljes szélesség a hamugyűjtő ládával együtt | 2330 | 2330 | 2330 | 2330 |
| B2 | Hamutartó szélessége | 650 | 650 | 650 | 650 |
| B3 | Távolság a kazán oldalától a füstgázcső csatlakozásának közepéig | 305 | 305 | 305 | 305 |
| B4 | Távolság a kazán oldalától a visszavezető középpontjáig | 215 | 215 | 215 | 215 |
| B5 | Távolság a kazán oldalától az átfolyási középpontig | 635 | 635 | 635 | 635 |
| B6 | A kazán szélessége | 1315 | 1315 | 1315 | 1315 |
| H1 | Nyitható hőcserélő ellenőrző fedél magassága | 2690 | 2690 | 2690 | 2690 |
| H2 | Hőcserélő magassága | 2350 | 2350 | 2350 | 2350 |
| H3 | A kipufogócső csatlakozás magassága | 990 | 990 | 990 | 990 |
| H4 | Előremenő csatlakozás magassága | 2315 | 2315 | 2315 | 2315 |
| H5 | Visszatérő csatlakozás magassága | 2220 | 2220 | 2220 | 2220 |
| H6 | Az égéstér magassága | 2135 | 2135 | 2135 | 2135 |
| H7 | Stoker csatlakozás magassága | 950 | 950 | 950 | 950 |
